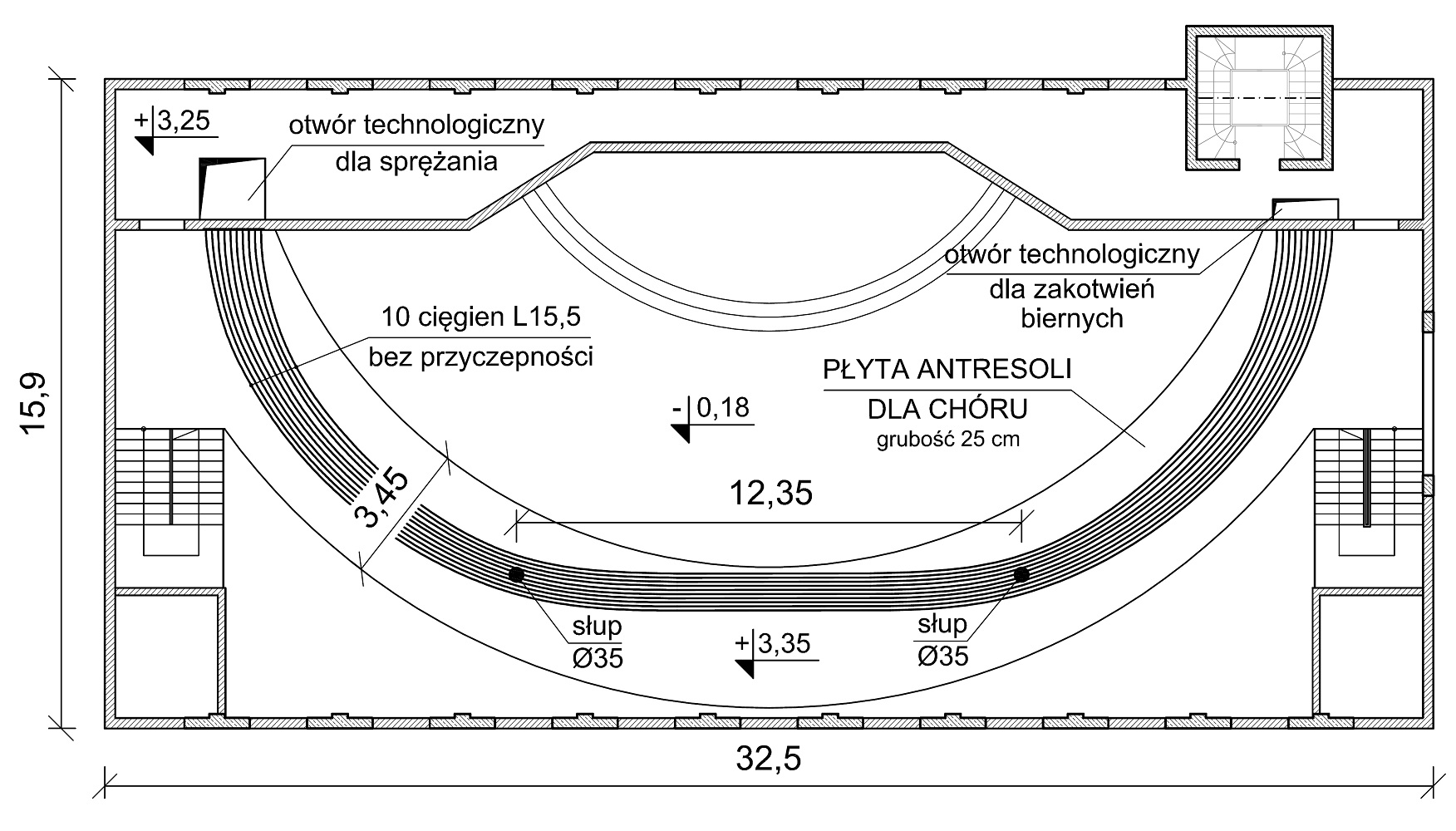

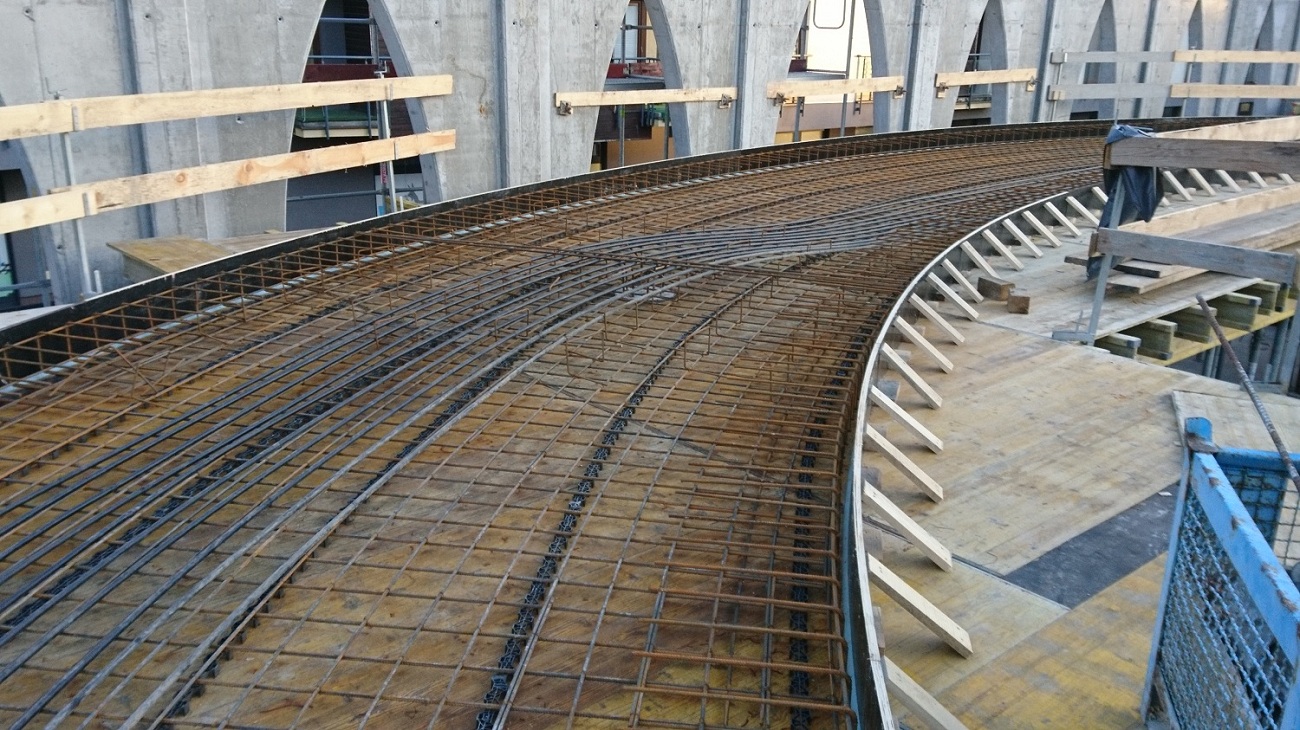

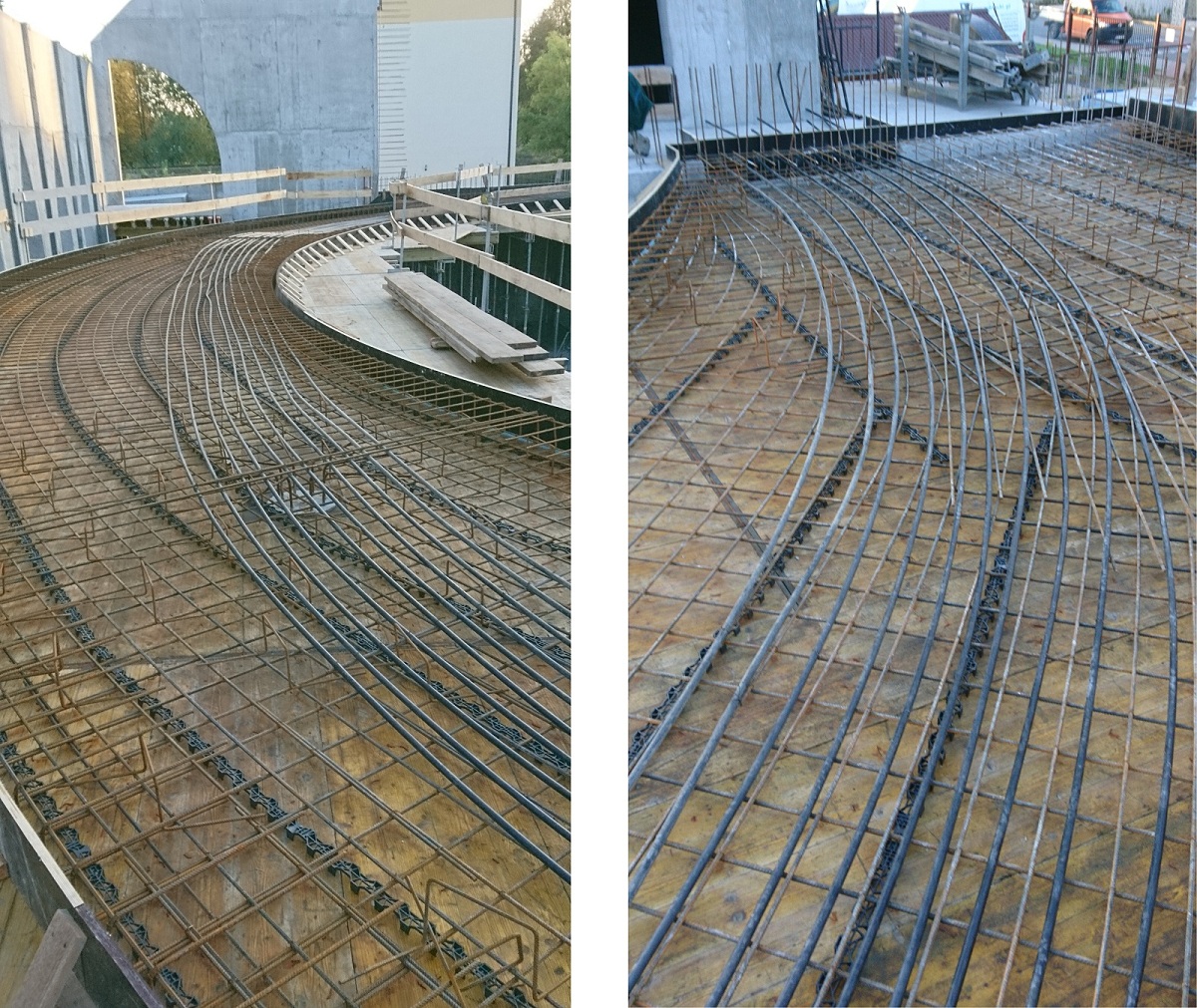

W okresie październik-listopad 2020 roku wykonaliśmy montaż cięgien i sprężenie płyty antresoli dla chóru w kościele św. Jacka przy ul. Radzikowskiego w Krakowie. Płyta o kształcie pierścienia o szerokości 3,45 m oparta jest na końcach na ścianach oraz na dwóch okrągłych słupach pośrednich średnicy ⌀35 cm. Rozpiętość płyty w osiach słupów wynosi 12,35 m a grubość 25 cm. Aby osiągnąć taką rozpiętość bez nadmiernych ugięć zastosowaliśmy 10 cięgien sprężających bez przyczepności L15,5 (monostrandów) o układzie pokazanym na rysunku poniżej. Cięgna biegną górą nad słupami i opadają w dół pomiędzy podporami.

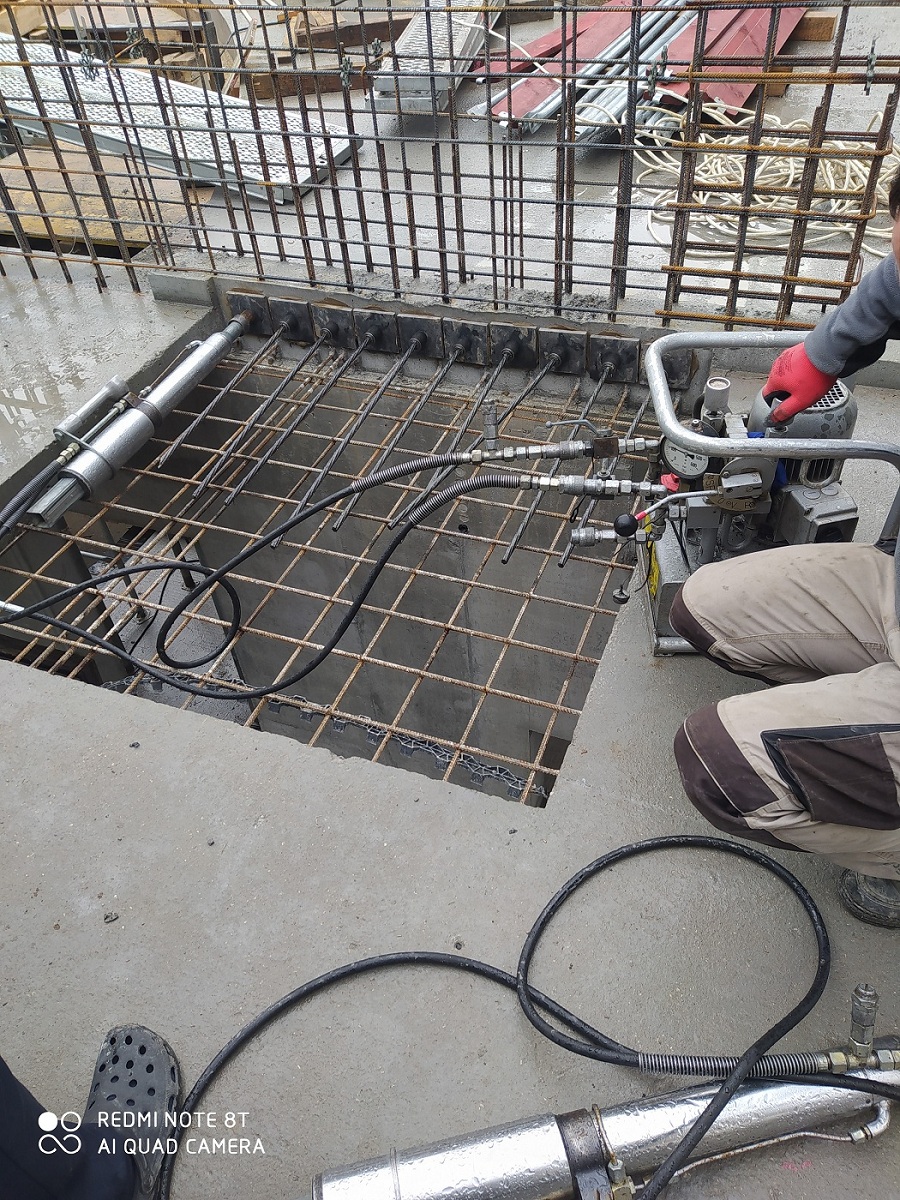

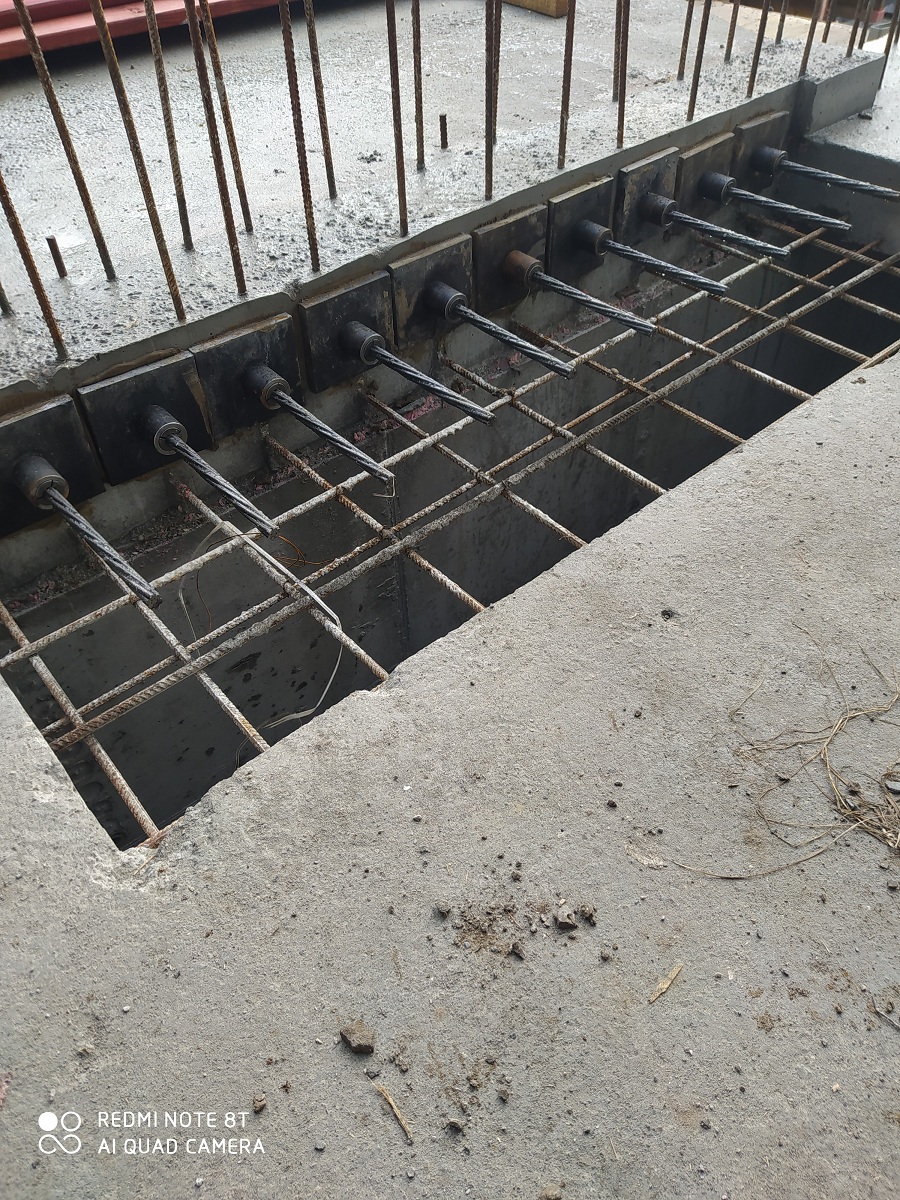

Kotwienie i naciąg cięgien zrealizowaliśmy w dwóch pozostawionych w stropie otworach technologicznych 160x50 cm dla zakotwień biernych i 160x160 cm dla naciągu i zakotwień czynnych. Każde cięgno zostało napięte siłą 20 ton. W trakcie naciągu mierzyliśmy odkształcenia betonu na wewnętrznej i zewnętrznej krawędzi pierścienia oraz geodezyjnie ugięcia w środku rozpiętości pomiędzy słupami przy wewnętrznej i zewnętrznej krawędzi. W wyniku sprężenia przęsło środkowe uniosło się z szalunków o 9 mm przy krawędzi wewnętrznej i 7 mm przy krawędzi zewnętrznej, co świadczy o skutecznym działaniu sprężenia.
