BUDYNEK PAWILONU MUZYCZNEGO
W MUSZYNIE

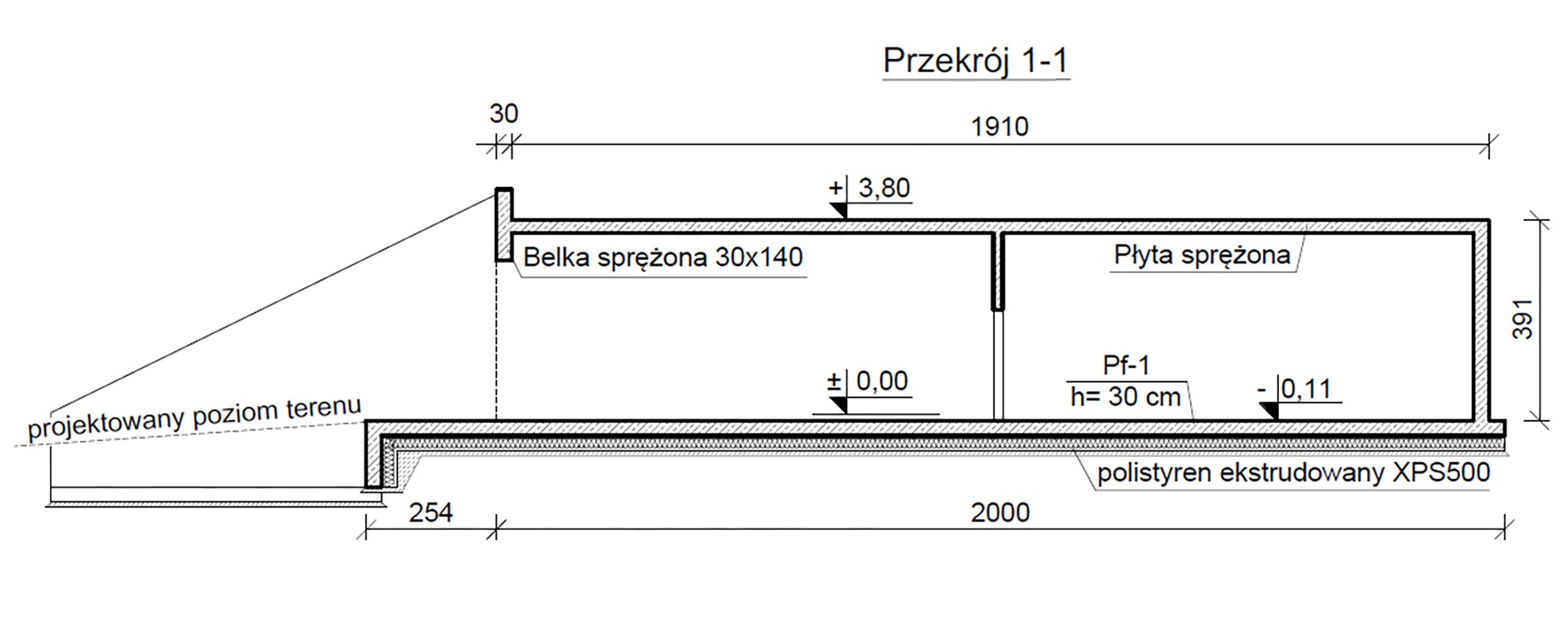

W ramach projektu zagospodarowania terenu „Nad Popradem” pomiędzy aleją spacerową a rzeką Poprad w Muszynie wykonano projekt budyneku Pawilonu Muzycznego. Konstrukcja obiektu składa się z dwóch części: budynku użyteczności publicznej oraz dwóch ścian oporowych. Pawilon muzyczny jest budynkiem jednokondygnacyjnym zaprojektowanym na planie koła o promieniu 9,55 m i całkowitej wysokości 4,30 m. W poz. +3,80 m obiekt przekrywa sprężona płyta stropodachu o grubości 25 cm, na której zaprojektowano wykończenie w postaci stropodachu zielonego. Płyta wspiera się na żelbetowych ścianach: zewnętrznych i wewnętrznych oraz na obwodowej belce sprężonej o przekroju 30x140 cm i rozpiętości 16,15 m. Stropodach po obwodzie zwieńczony jest żelbetową attyką. Posadowienie budynku stanowi płyta fundamentowa, natomiast ściany oporowe o maksymalnej wysokości 4,30 m posadowiono na nieco obniżonych względem płyty, ławach fundamentowych.

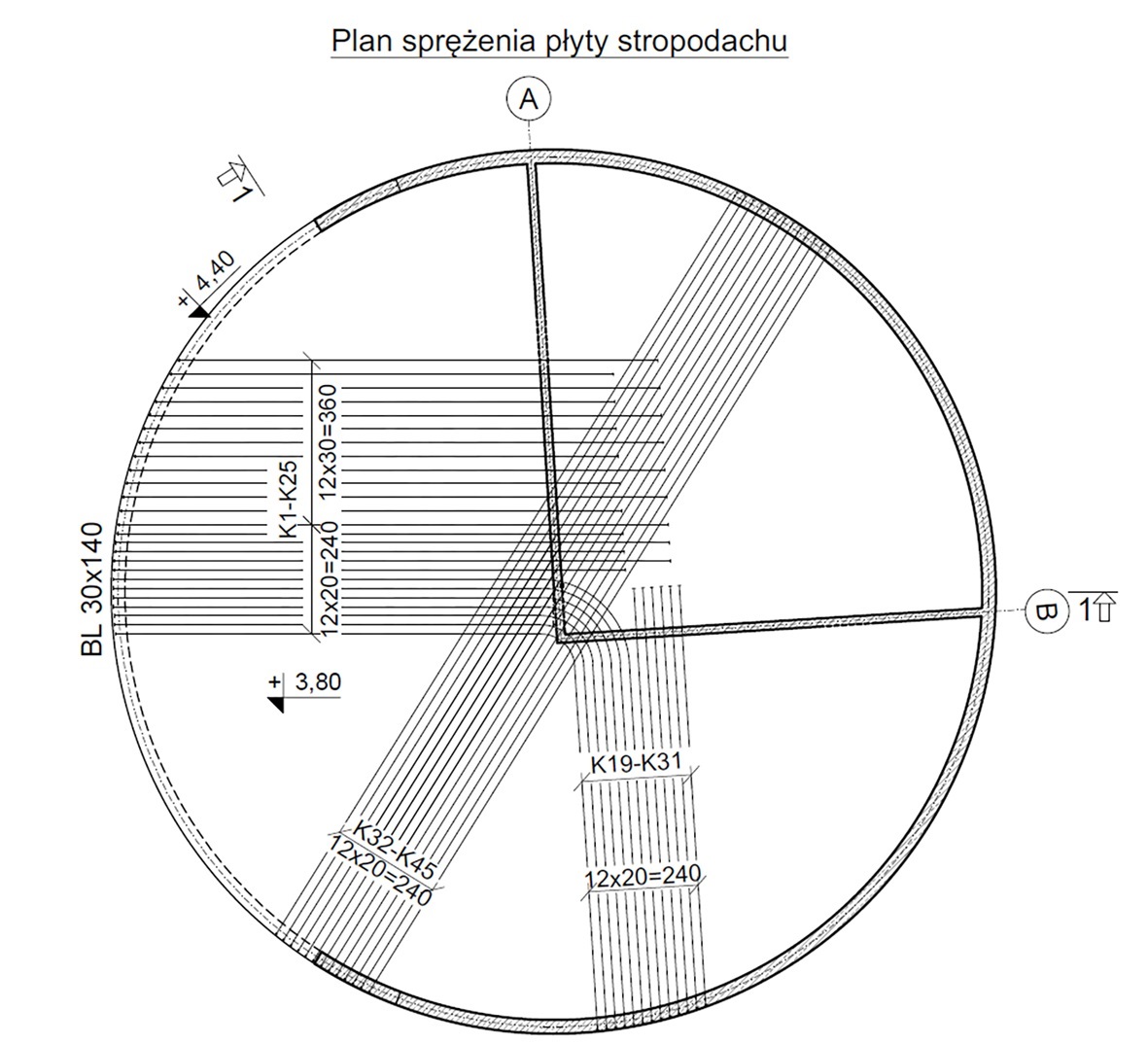

Płytę stropową stropodachu w poz. +3,80 m o grubość 25 cm zaprojektowano w technologii betonu sprężonego. Przewidziano sprężenie 44 cięgnami bez przyczepności rozmieszczonymi w czterech pasmach o rozstawach 20 i 30 cm zgrupowanymi w cztery wiązki. Ponadto w płycie zaprojektowano zbrojenie zwykłe. Plan sprężenia płyty pokazano na poniższym rysunku.

Obwodową belkę o przekroju 30x140 cm zaprojektowano jako belkę sprężoną 15 cięgnami bez przyczepności oraz dodatkowo zazbrojoną zbrojeniem zwykłym.

Koncepcję architektoniczną obiektu przygotowała krakowska pracownia architektoniczna f-11 (architekt: dr inż. Marcin Furtak).
